Montage Stahlstützen und Stahlträger

Farben und Platten
Alle Gebäude, welche über statisch tragende Stahltäger oder -stützen verfügen, benötigen besondere Vorkehrungen im Bereich des baulichen Brandschutzes. Da diese Bauteile ab einer Temperatur von ca. 500°C einen Teil ihrer Festigkeit verlieren, müssen diese brandschutztechnisch ertüchtigt werden. Hierbei wird das Schutzziel verfolgt, flüchtenden Menschen Zeit zum Verlassen des Gebäudes zu verschaffen und Rettungsmaßnahmen zu ermöglichen. Neben der brandschutztechnischen Beschichtung mittels Brandschutzfarben, ist vor allem die Bekleidung mittels GKF- bzw. Kalziumsilikatplatten weit verbreitet.

Qualität und Stärke
Bei der Bekleidung von Stahlstützen und –träger kommt es vor allem auf Qualität und Effizienz an. Wir setzen hierbei neue Maßstäbe bei der Verarbeitung von Plattenmaterial. Unsere Experten berechnen Ihnen nicht nur benötigte Bekleidungsstärke. Sie unterbreiten Ihnen auch ein kostenloses und unverbindlichen Angebot. Vertrauen Sie der langjährigen Erfahrung des Brandschutz Service Berlin und lassen sich heut noch telefonisch beraten.

Montage Stahlstützen und Stahlträger
Brandschutz Service Berlin

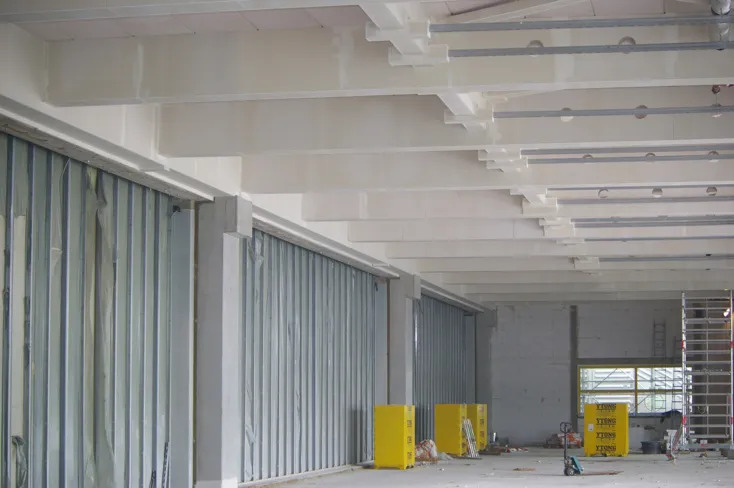

Montage Stahlstützen

Berechnung des Ap/V-Wertes (früher U/A-Wert) bei Stahlträgern und Stahlstützen

In der modernen Bauweise vieler Gebäude werden tragende Stahlelemente häufig eingesetzt. Im Brandfall besteht die Gefahr darin, dass die Stahlelemente der entstehenden Hitze ab einem bestimmten Punkt nicht mehr standhalten können und nachgeben. In der Folge stürzen die getragenen Elemente und Decken ein. Je nach Gegebenheiten ist eine drei- oder vierseitige Bekleidung des Stahlträgers notwendig, um die Feuerwiderstandsdauer zu erhöhen.

Das Ap/V-Verhältnis oder früher U/A-Verhältnis bestimmt nach DIN 4102 die notwendige Bekleidungsdicke von freistehenden Stahlträgern und -stützen. Die Berechnung erfolgt auf der Grundlage der Profilabmessungen des Stahlprofils. Profilabmessungen und Stahlquerschnitte für die Berechnung können den gängigen Tabellen für Stahlbau entnommen werden.

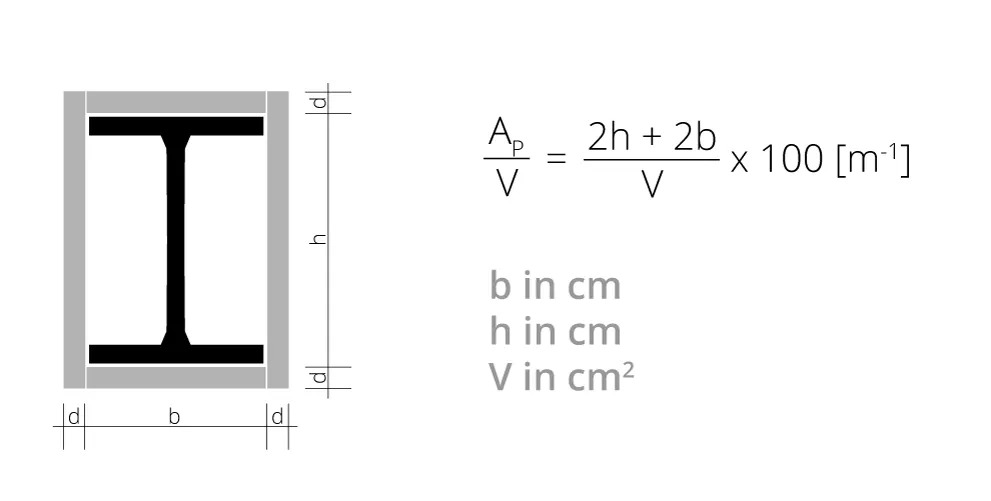

Berechnunge des Ap/V-Wertes

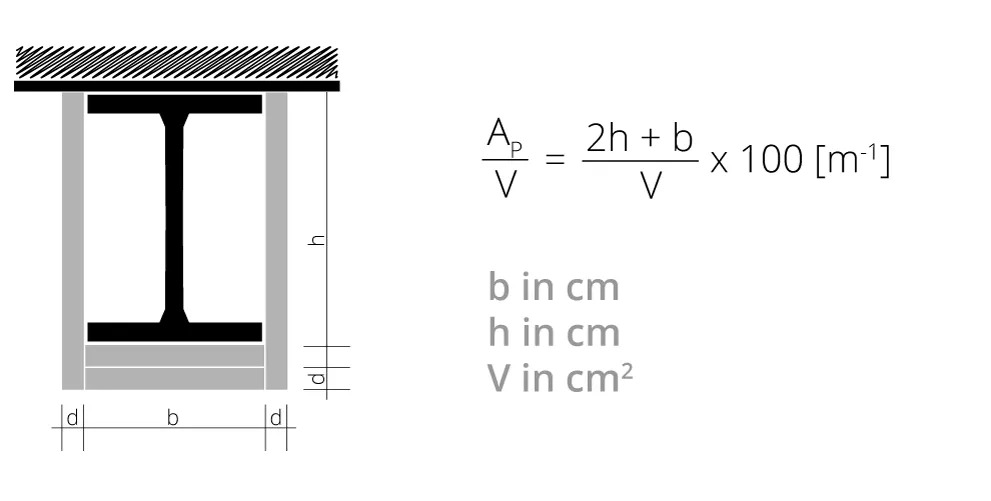

Montage der Brandschutzelemente

Ap entspricht dem Umfang des Stahlprofils, V der Querschnittsfläche. Als Richtwert kann man sagen, dass bei einem gleichen Umfang massive Profile einen niedrigeren Ap/V-Wert haben als schlanke Profile. Das liegt daran, dass schlankere Stahlprofile schneller den Punkt erreichen, an dem sie der Hitze nicht mehr standhalten. Sie benötigen daher höhere Bekleidungsdicken, um die erforderliche Feuerwiderstandsdauer zu erreichen.

Wenn der Ap/V-Wert ermittelt wurde, können Sie für die erforderliche Feuerwiderstandsklasse die passende Plattenstärke anfordern und für die Verkleidung einsetzen. Wir unterstützen Sie gerne bei der Berechnung des Ap/V-Wertes und bei der Montage der Brandschutzelemente.

Weitere Informationen finden Sie auf dem Infoblatt zur Ap/V-Wert-Berechnung von Stahltragwerken.
